Débloquez un alignement optique et une transmission supérieurs grâce au couplage par fibre lentillée de haute qualité, conçu pour des performances optimales dans les applications exigeantes.
Le couplage par fibre lentillée désigne la technique consistant à modifier l'extrémité d'une fibre optique pour qu'elle se comporte comme une petite lentille, permettant de focaliser, diriger ou adapter efficacement la lumière vers un autre dispositif optique ou une autre fibre. L'extrémité spécialement façonnée (sphérique, conique, en coin ou biconique) forme essentiellement une lentille à l'extrémité de la fibre, ce qui transforme et optimise le profil du faisceau pour le couplage.
Étant donné que les faces d'extrémité des fibres standard émettent un faisceau divergent, sans lentille, le mode optique de la fibre peut ne pas bien s'aligner avec l'optique de réception ou le cœur de la fibre. Le couplage par fibre lentillée surmonte ce problème en réduisant la taille du spot, en augmentant la distance de travail, en améliorant l'adaptation des modes et en réduisant la sensibilité d'alignement.
En bref,couplage par fibre lentilléetransforme une simple face d'extrémité de fibre en une interface micro-optique intégrée, permettant des connexions plus précises et plus efficaces dans les systèmes optiques.
En optant pour une approche de couplage par fibre lentillée, vous bénéficiez d'une série d'avantages qui peuvent faire une différence significative dans les performances du système :
Efficacité de couplage plus élevée : En optimisant la forme du faisceau et l'adaptation des modes, la quantité de lumière transférée entre les fibres ou dans les modules est maximisée.
Tolérance d'alignement et distance de travail améliorées : De nombreuses fibres lentillées offrent une distance de travail plus longue et des tolérances de positionnement plus larges, réduisant ainsi le coût et la complexité d'assemblage.
Empreinte optique compacte : La lentille est intégrée directement sur l'extrémité de la fibre, ce qui simplifie le trajet optique et évite les optiques externes encombrantes.
Meilleure intégrité du signal et pertes réduites : Pour les fibres monomodes en particulier, faire correspondre le diamètre du champ modal et réduire la divergence signifie une perte d'insertion plus faible et une stabilité de couplage améliorée.
Polyvalence d'application améliorée : Des modules de télécommunications et diodes laser couplées par fibre à la microscopie, la spectroscopie et les sondes médicales, le couplage par fibre lentillée est adapté à un large éventail d'utilisations.
Au cœur d'un couplage par fibre lentillée efficace se trouvent une fabrication précise, un façonnage personnalisé de l'extrémité et un contrôle du revêtement. Voici comment le processus fonctionne :
Façonnage de l'extrémité de la fibre – Nous polissons, meulons ou étirons soigneusement l'extrémité de la fibre pour obtenir la géométrie de lentille souhaitée : sphérique, conique, en coin, biconique ou à polissage angulaire. Chaque géométrie est choisie en fonction du profil du faisceau et de l'application cible.
Optimisation de l'adaptation des modes – Pour les fibres monomodes et le couplage étroit dans des guides d'ondes ou des diodes laser, la géométrie est conçue pour correspondre au diamètre du champ modal, à l'ouverture numérique et au chemin optique du dispositif cible.
Revêtement antireflet (AR) ou métallisation – Pour minimiser la rétroréflexion, améliorer la transmission et prendre en charge les applications à haute puissance, l'extrémité lentillée peut être revêtue ou métallisée.
Tests de qualité et de fiabilité – Étant donné que les pertes de couplage et les erreurs d'alignement peuvent dominer les performances du système, nous nous assurons que chaque fibre lentillée répond à des critères optiques et mécaniques stricts.
Avec cette approche d'ingénierie, le résultat est un couplage par fibre lentillée fiable qui s'intègre parfaitement dans les modules optiques hautes performances, qu'il s'agisse d'une diode laser couplée par fibre, d'une interface de puce photonique ou d'un capteur de précision.
Voici des cas d'utilisation typiques où le couplage par fibre lentillée apporte une réelle valeur ajoutée :
Optique des télécommunications et des centres de données : Un couplage efficace dans les fibres à petit cœur ou les circuits intégrés photoniques (PIC) est essentiel pour les liaisons de données à haut débit. Les fibres lentillées permettent cela avec des pertes plus faibles et une meilleure tolérance d'alignement.

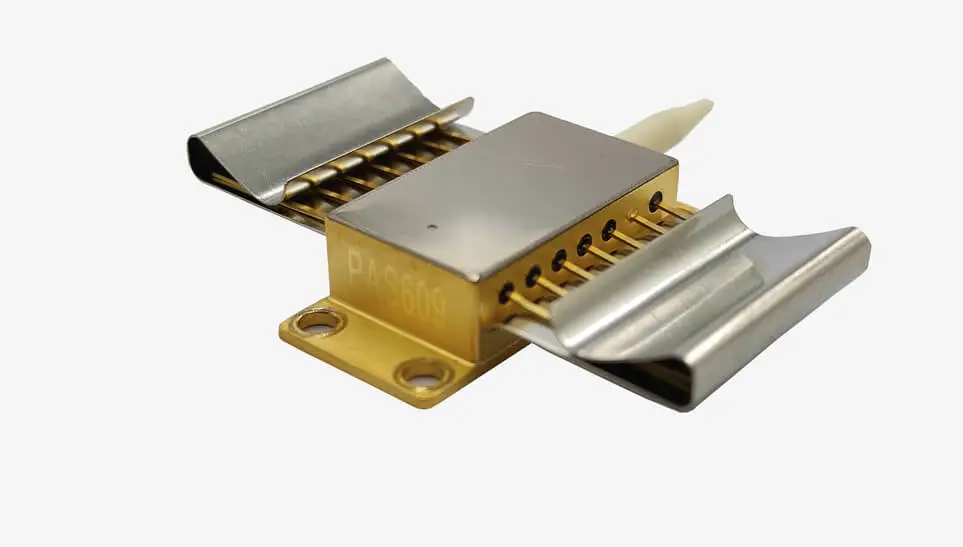

Diodes laser et amplificateurs couplés par fibre : Que vous pompiez des lasers à fibre ou que vous délivriez une sortie laser via une fibre, le couplage par fibre lentillée assure un transfert de lumière efficace et des pertes minimales.
Imagerie biomédicale et spectroscopie : Dans des applications comme l'endoscopie ou la tomographie par cohérence optique (OCT), une transmission lumineuse compacte et de haute précision via des fibres lentillées améliore la résolution et l'intégrité du signal.
Vision industrielle et traitement laser : Pour les systèmes nécessitant une transmission lumineuse précise, une mise en forme de faisceau ou un couplage dans des capteurs optiques, le couplage par fibre lentillée fournit des interfaces robustes et reproductibles.
Technologies quantiques et capteurs : Les microsystèmes et les dispositifs photoniques intégrés nécessitent souvent un couplage étroit dans de minuscules structures de guides d'ondes — un domaine où le couplage par fibre lentillée excelle.
Choisir la bonne solution de couplage par fibre lentillée signifie s'associer à un fabricant qui comprend la conception optique, l'adaptation des modes et la fabrication de haute précision. Lorsqu'il est réalisé correctement, vous obtenez une interface de couplage qui améliore les performances, simplifie l'assemblage et prend en charge les systèmes optiques avancés de manière fiable.
