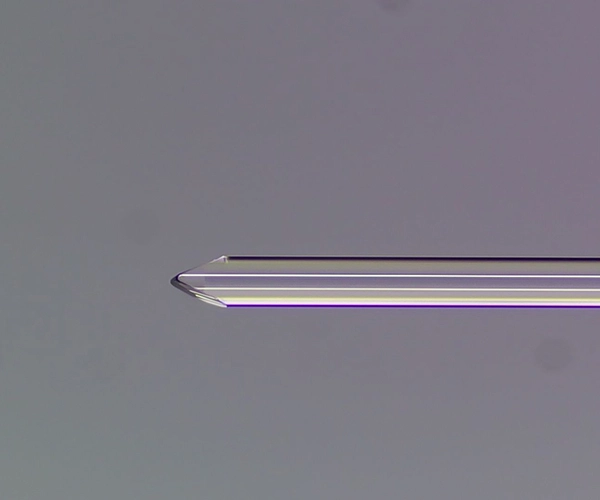

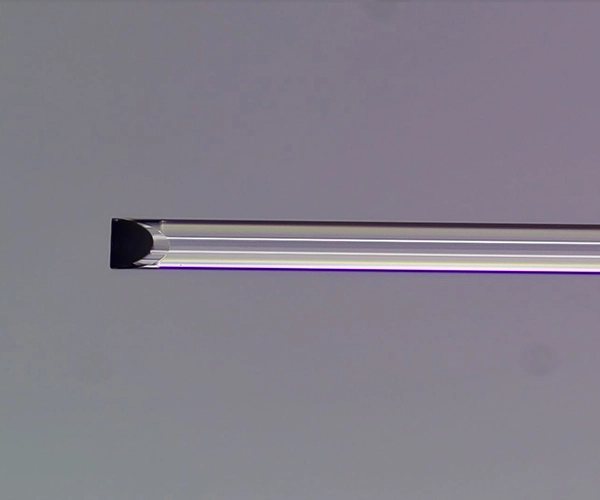

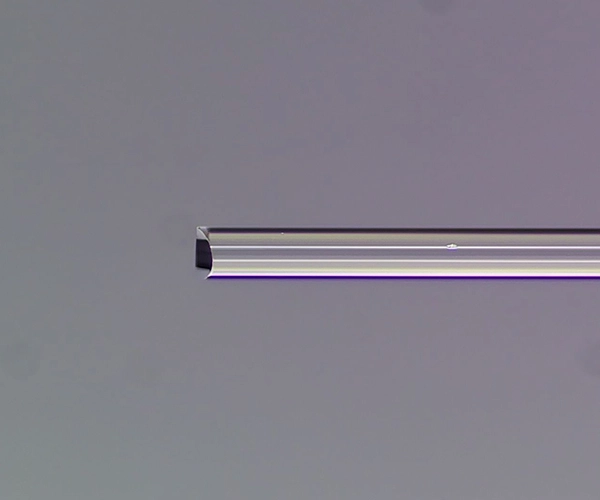

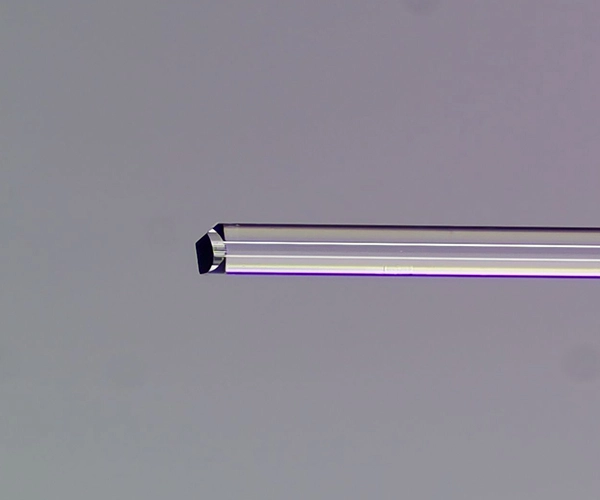

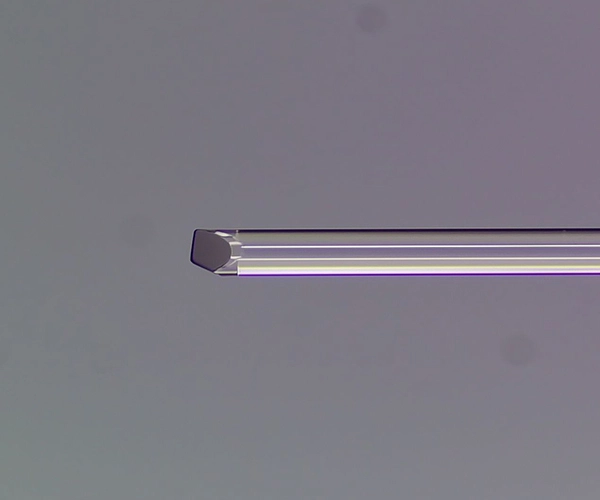

Angle Wedge Lensed Fiber est une fibre optique avec une lentille en forme de coin à une extrémité. Elle améliore l'efficacité de couplage de la lumière et la tolérance d'alignement, ce qui la rend précieuse dans les applications de télécommunications, de détection par fibre optique et de photonique intégrée.
Couplage lumineux efficace : La lentille en forme de coin permet un couplage efficace de la lumière LD
Tolérance d'alignement améliorée : La conception de la lentille offre une meilleure tolérance d'alignement
Facilité d'intégration : Elle peut être facilement intégrée dans des configurations et systèmes optiques existants
Forme de la lentille |
Rayon de la lentille (µm) |
Angle avant |
Modèle de fibre optique |
Revêtement AR |
Longueur de dénudage (mm) |
Longueur totale (mm) |
Tube libre |
Connecteur de sortie |
Cale d'angle (voir dessin) |
3~6 Ou divergence en champ lointain de la diode laser |
0° 8° Autre |
SMF-28E Hi-1060 PM-980 Autre |
R<0,2 % @ 800~1000 nm Conception client |
10±1 Conception client |
1000±100 Conception client |
BF (sans tube) Tube de 0,9 mm Tube de 3,0 mm |
NA FC/APC FC/PC SMA905 Autre |
Couplage de diodes laser
Capteurs à fibre optique
Imagerie médicale
Mise en forme de faisceau laser
